IotEdge DB Explorer 是一站式时序数据库管理前端，覆盖从服务器连接、数据库管理、SQL 查询、数据写入、仪表盘可视化、连续查询、MQTT 订阅到权限管控的完整链路。本文逐一拆解 12 个核心功能模块。

系统概览（System Overview）​

连接服务器后，系统概览页自动拉取运行时指标并每 10 秒刷新，提供对节点健康度的实时洞察。

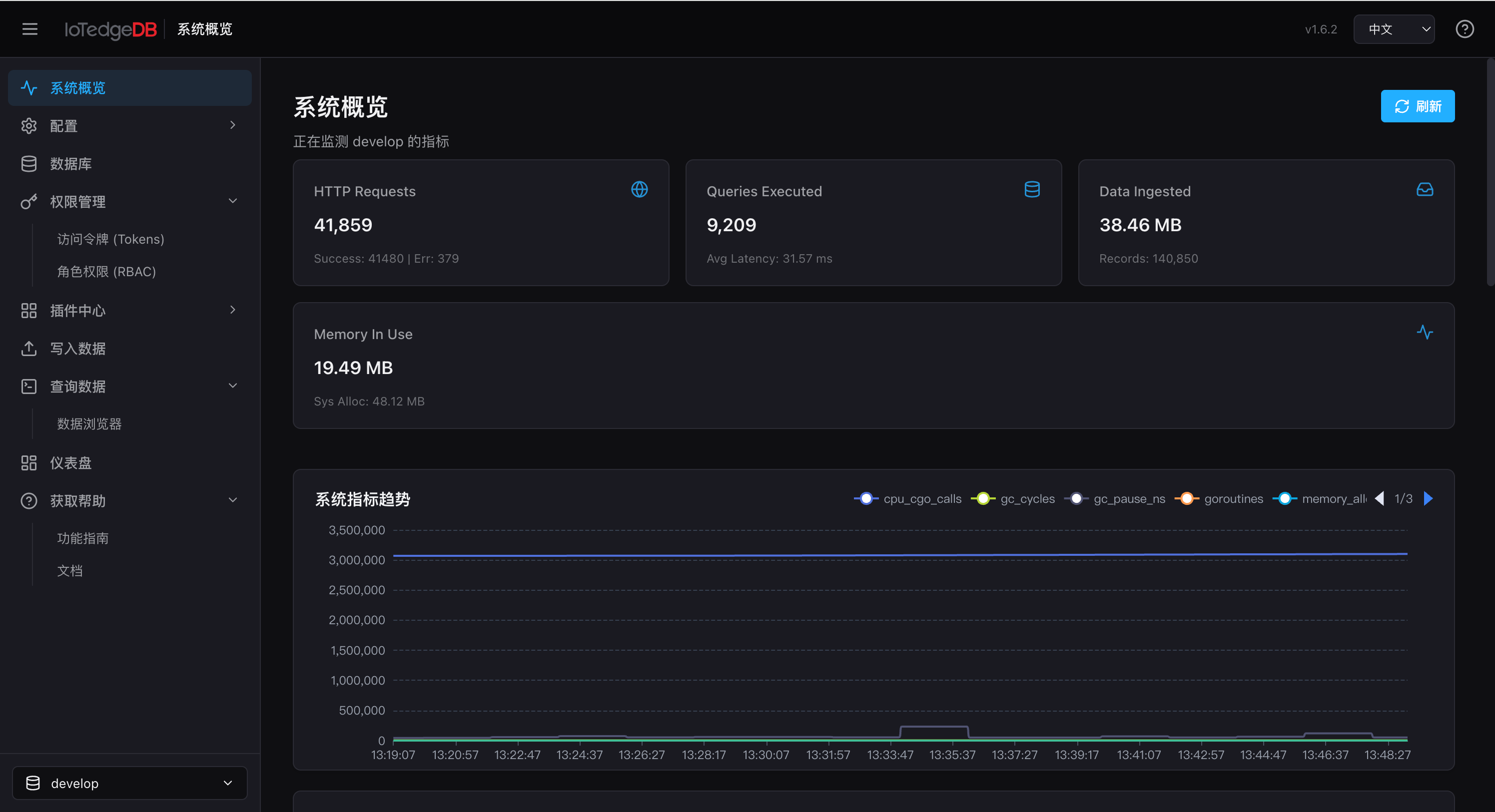

系统概览

顶部高亮卡片​

页面顶部展示 4 个关键统计：HTTP 请求数、查询执行次数、数据摄入量、当前内存占用。一目了然地掌握节点负载。

时序趋势图​

三张 ECharts 折线图分别展示系统指标趋势、API 性能趋势、数据库操作趋势，通过时间轴直观反馈 CPU、吞吐量和延迟的波动。

高级指标面板​

15 个可折叠分组深入到底层细节：

  • 系统与环境：Go 版本、运行时长、CPU 核数、Goroutine 数
  • 内存与 GC：堆内存、系统内存、GC 周期与停顿
  • HTTP 请求：请求总数、错误数、延迟
  • 查询引擎：执行次数、返回行数、活跃查询
  • 数据库连接：打开数、空闲数、使用中
  • 认证与审计：认证请求、缓存命中率、审计事件
  • 数据摄取：字节数、批次、行协议与 MsgPack 解析
  • 存储引擎：读写次数与字节数
  • 压缩：压缩任务数、文件数、读写量
  • WAL：记录保留与恢复
  • MQTT 协议：连接数、消息数、字节数
  • 治理与限制：活跃策略、额度耗尽、限流
  • 复制：序列差距、丢弃条目

每个分组内以统计卡片网格展示具体数值，折叠态不占用视觉空间，展开即见全貌。

服务器管理（Servers）​

所有视图的基础——必须连接至少一台 IotEdge DB 服务器才能使用平台功能。

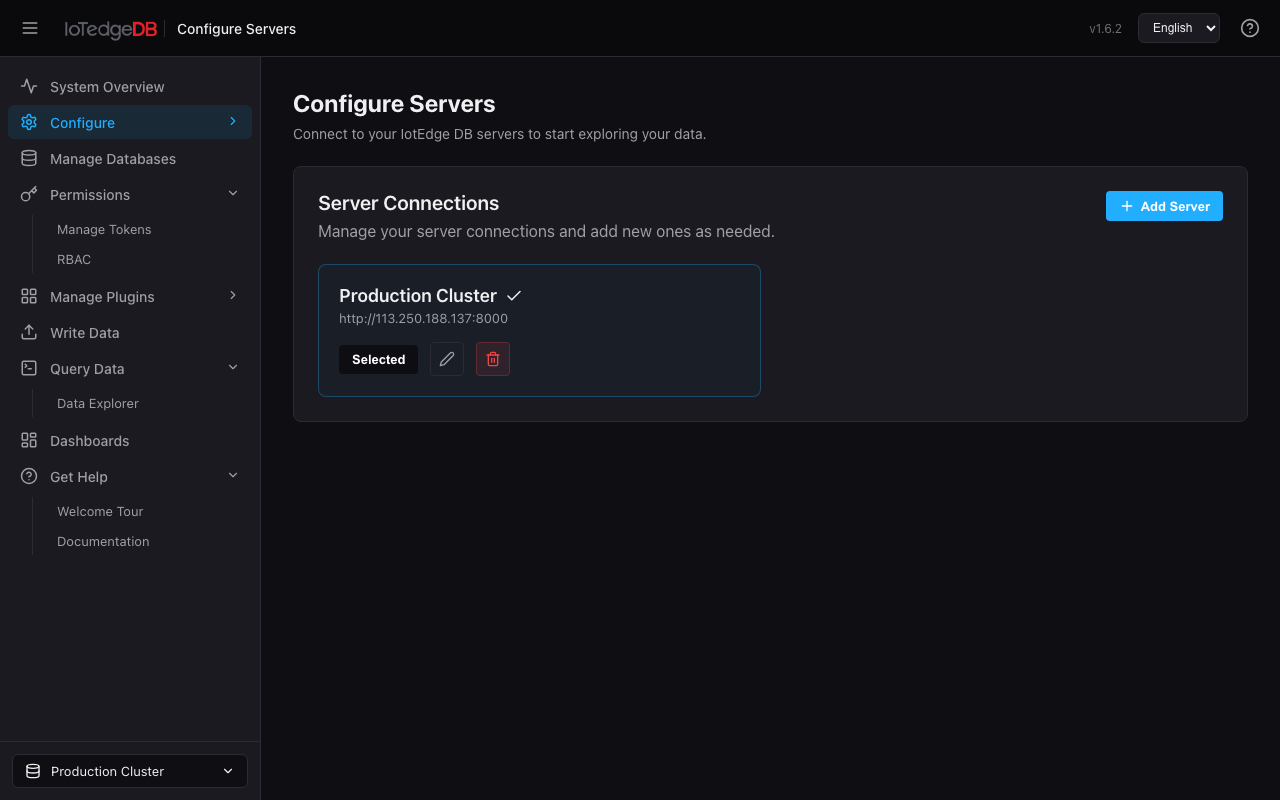

服务器管理

功能要点​

  • 添加服务器：填写服务器名称、URL（支持 http/https 协议选择）、Token（带显隐切换的安全输入框）
  • 切换服务器：点击卡片即可切换当前活动服务器，所有视图实时同步
  • 编辑 / 删除：随时修改连接信息或移除不再使用的服务器
  • 持久化存储：连接信息存储在浏览器 localStorage，刷新不丢失

侧边栏底部也提供快速服务器切换器，无需跳转页面即可更换工作上下文。

数据库管理（Databases）​

以卡片网格形式管理数据库的全生命周期。

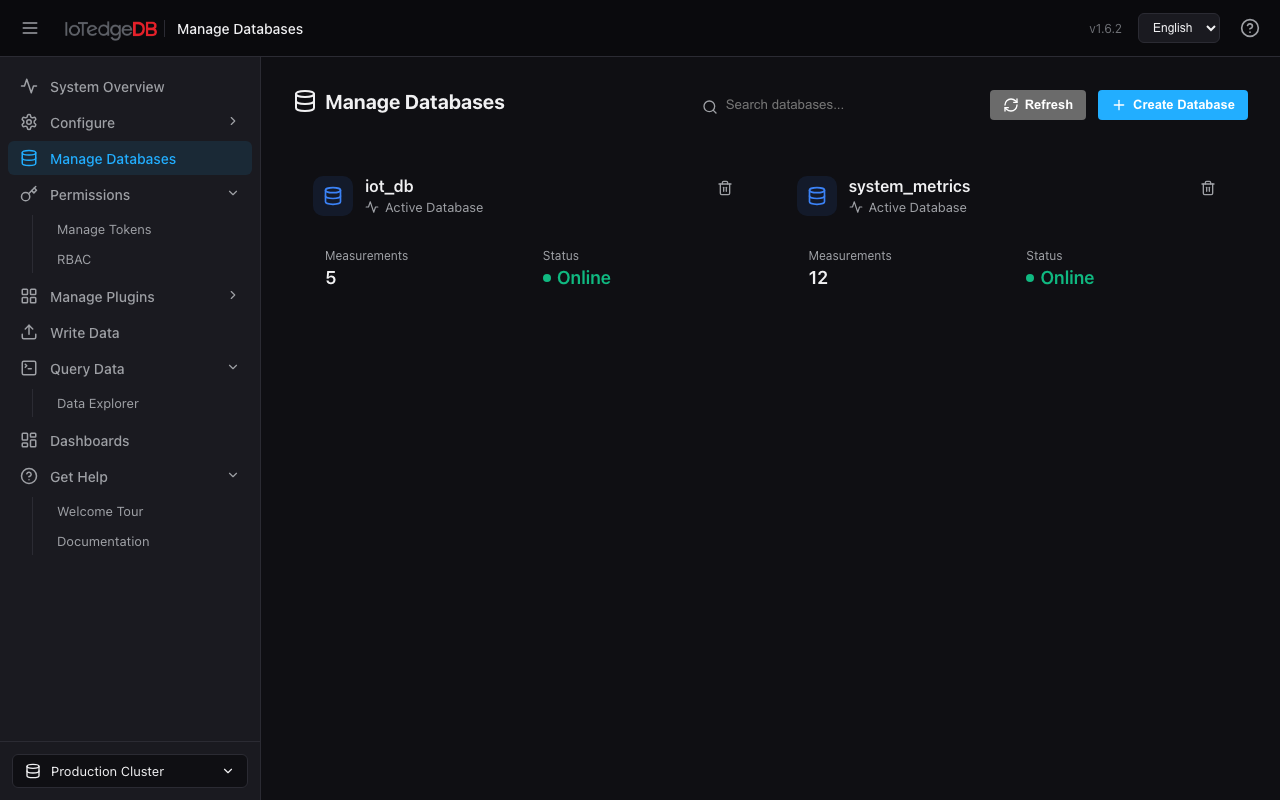

数据库管理

功能要点​

  • 搜索过滤：按数据库名模糊搜索
  • 创建数据库：弹出表单输入名称，支持下划线、字母和数字
  • 删除数据库：二次确认弹窗，明确提示"此操作无法撤销"
  • 统计信息：每张卡片展示 Measurement 数量和在线状态

数据库创建后，即可在其他模块（数据探索器、写入数据、连续查询）中选取使用。

数据探索器（Data Explorer）​

平台的核心查询交互工具，支持 SQL 编辑、自然语言生成 SQL、可视化分析和 Dashboard 集成。

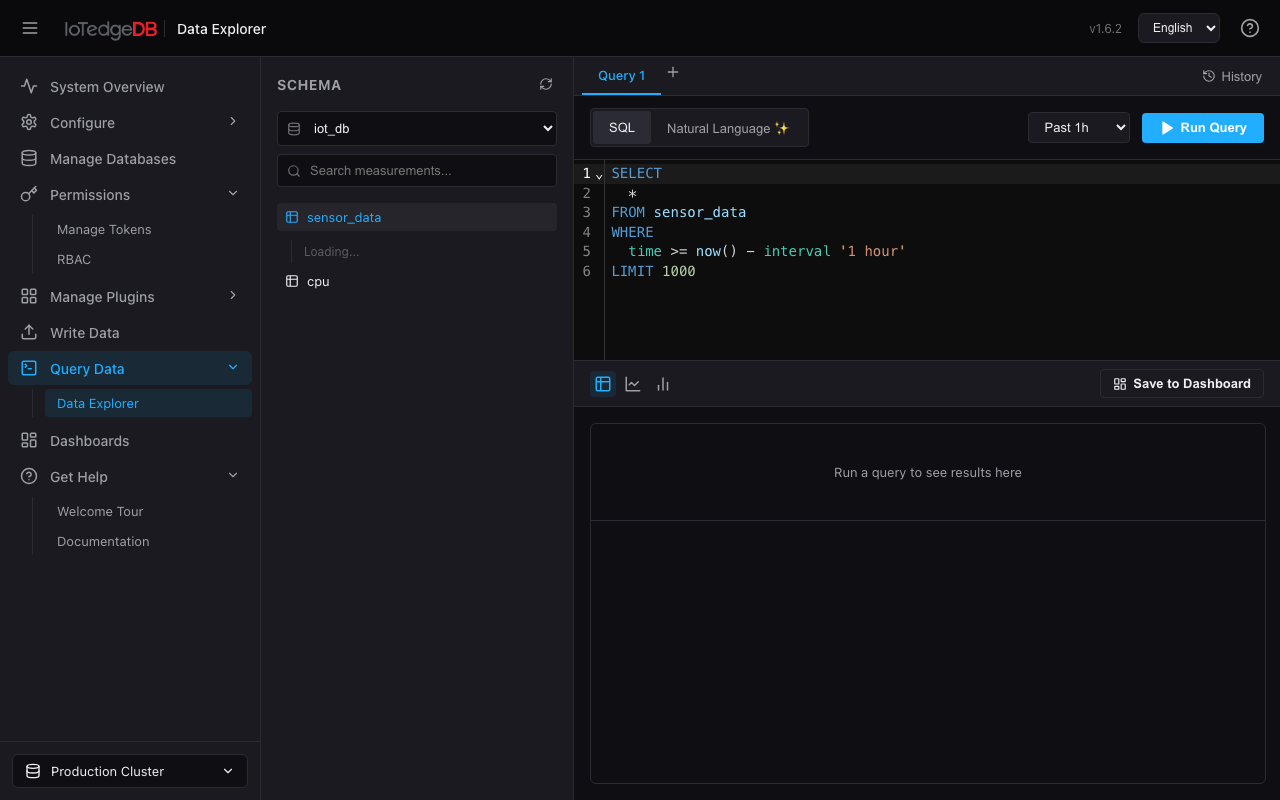

数据探索器

双面板布局​

左侧 Schema 浏览器：以树形结构展示数据库和 Measurement。展开任意 Measurement 可将列按 time / tag / field 分类展示。勾选列自动生成 SELECT 子句，tag 列还支持筛选按钮——自动拉取 DISTINCT 值并以复选框展示，选中后动态注入 WHERE 条件。

右侧查询工作区：多 Tab 页并行，每个 Tab 拥有独立的 SQL、结果集和可视化状态。

SQL 编辑器​

基于 CodeMirror 6 + @codemirror/lang-sql，集成 Schema 感知补全：选中数据库后，表名和列名会自动加入补全字典，输入时弹出智能提示。

-- 输入 "SELECT " → 自动列出所有列名
-- 输入 "FROM " → 自动列出所有 Measurement
SELECT device_id, temperature, humidity
FROM sensor_data
WHERE time > now() - interval '1 hour'
  AND device_id IN ('sensor-a', 'sensor-b')

时间范围选择器：提供 15m、1h、6h、24h、7d、30d 快捷选项及自定义起止时间。选区变更后 SQL 中的时间条件自动替换，不影响其他 WHERE 子句。

NL2SQL：自然语言生成 SQL​

切换到 Natural Language 模式，用日常语言描述需求，点击 "Generate SQL"：

  1. 自动遍历数据库所有 Measurement，执行 SELECT * LIMIT 1 解析列结构
  2. 将 Schema 信息拼接为 System Prompt
  3. 调用已配置的 AI 大模型（OpenAI 兼容 /chat/completions 接口）
  4. 剥离 Markdown 标记，将纯净 SQL 填入编辑器

输入：

查询最近 1 小时温度超过 80 度的设备 ID 和对应温度值

生成 SQL：

SELECT device_id, temperature
FROM sensor_data
WHERE time > now() - interval '1 hour'
  AND temperature > 80
ORDER BY time DESC

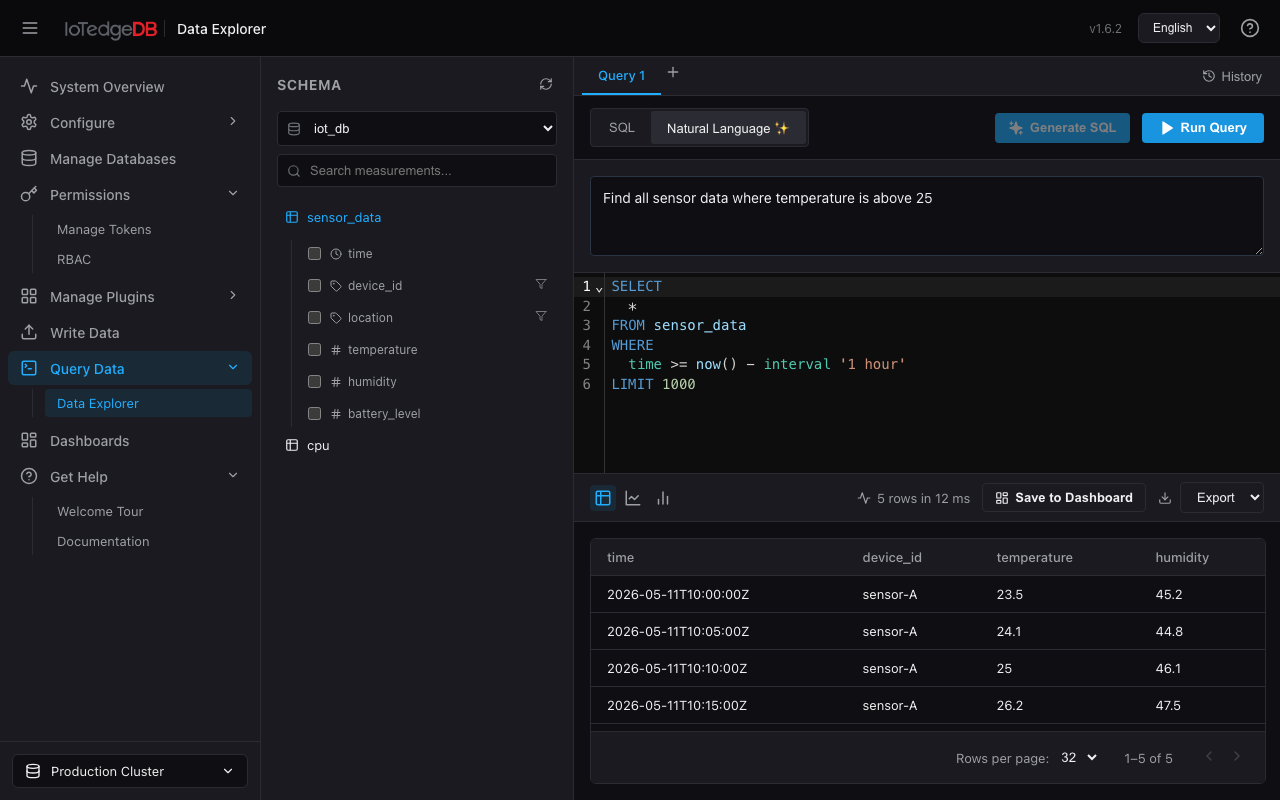

NL2SQL 自然语言转 SQL

支持的 AI 提供商：OpenAI、DeepSeek、通义千问、智谱 GLM、Moonshot (Kimi)、豆包、腾讯混元、百度千帆、讯飞星火、LM Studio（本地模型）。

结果可视化​

查询结果支持三种呈现方式：

  • 表格：分页（16 / 32 / 128 行/页），显示总行数和执行耗时
  • 折线图 / 柱状图：ECharts 渲染，自动识别数值列作为 Y 轴、时间列作为 X 轴。支持悬停详情、图例切换、区域缩放

查询历史与收藏​

右侧抽屉面板 分为 History 和 Favorites 两个 Tab。最近 50 条查询自动记录，点击即可回填到编辑器。收藏夹独立存储，不受历史清除影响。数据通过 localStorage 持久化。

导出与 Dashboard 集成​

  • 数据导出：CSV 或 JSON 一键下载
  • 保存到仪表盘：选择 Cell 名称、可视化类型和目标 Dashboard，SQL 查询和数据库上下文随之一同保存，在 Dashboard 中自动渲染

写入数据（Write Data）​

提供三种数据导入方式的统一入口。

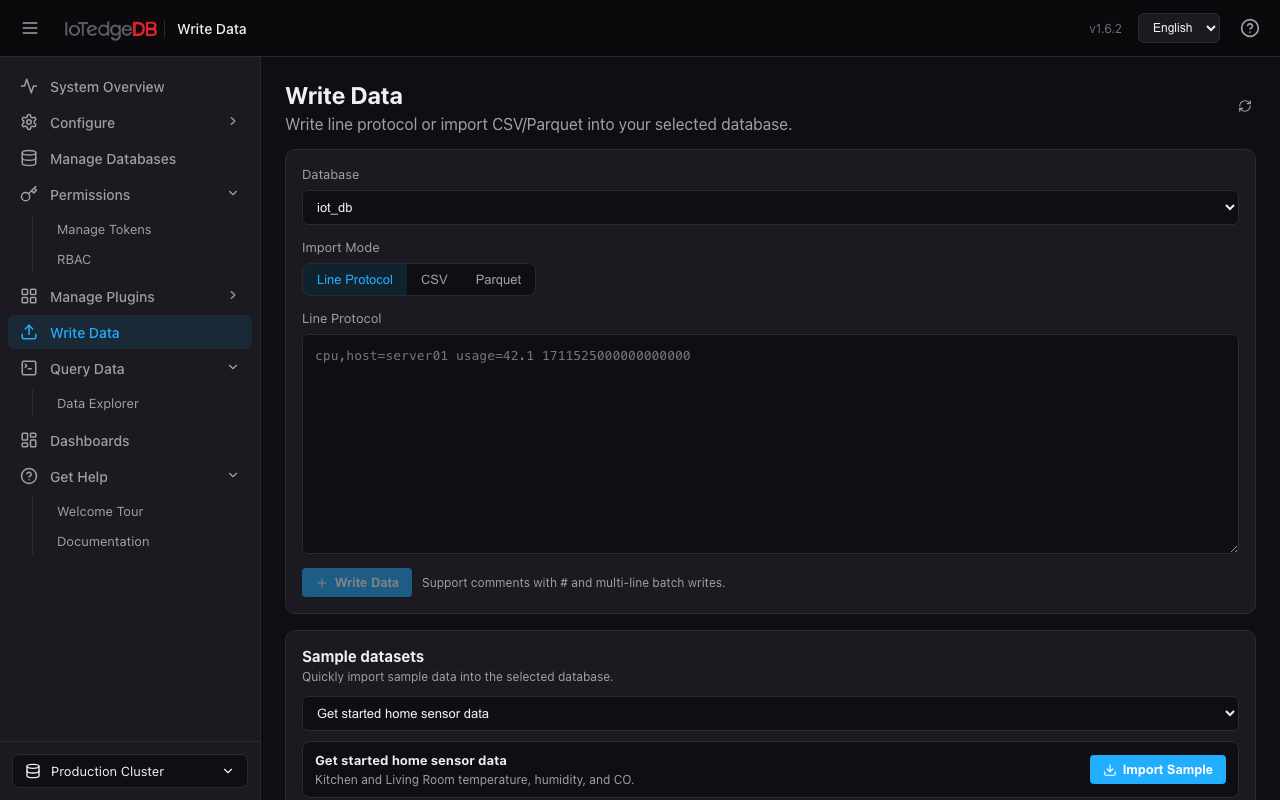

写入数据

行协议（Line Protocol）​

在 monospace 文本框中直接粘贴行协议数据，自动校验格式（检查 measurement 名、tag 集、field 集）。支持以 # 开头注释和多行批量写入。写入时按每 500 行切块发送，单块失败自动重试 2 次。

CSV / Parquet 文件导入​

选择目标数据库和 Measurement 后，上传本地 CSV 或 Parquet 文件，通过 HTTP multipart/form-data 发送到服务端导入。

示例数据集​

内置 6 组示例数据，一键导入到当前数据库：

  • 传感器数据
  • 传感器操作日志
  • 湾区天气
  • 风力数据
  • 比特币价格数据
  • 随机数生成

右侧面板实时展示当前数据库的 Measurement 列表，导入完成后立即刷新。

仪表盘（Dashboards）​

自定义可视化仪表盘构建器，支持拖拽布局和多源查询。

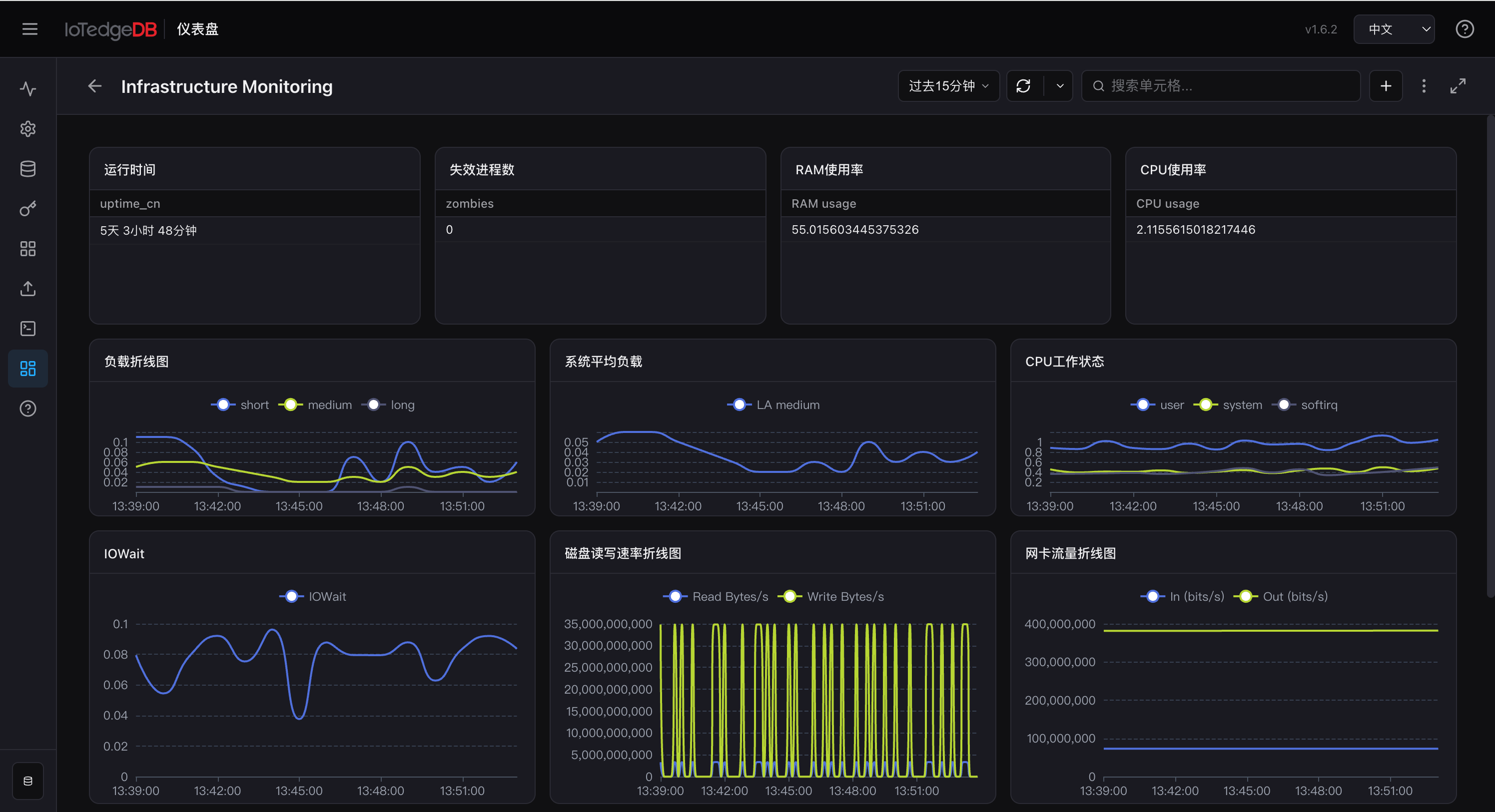

仪表盘

列表视图​

卡片网格展示所有仪表盘，支持搜索、新建、编辑名称/描述、删除。每个卡片显示 Cell 数量。

导入/导出：仪表盘以 JSON 格式导入导出，便于备份和团队共享。导入时自动重新生成 ID 避免冲突。

详情视图（拖拽编辑）​

进入单个仪表盘后：

  • 时间范围：全局时间选择器（15m ~ 30d，自定义），所有 Cell 的 SQL 时间条件自动同步
  • 自动刷新：支持 5 秒到 5 分钟多档间隔，满足实时监控场景
  • 全屏模式：隐藏侧边栏，最大化可视面积
  • 12 列网格布局：基于 react-grid-layout 的自由拖拽和缩放，Cell 尺寸可任意调整
  • Cell 操作：悬停显示重命名、配置查询、删除按钮

每个 Cell 可绑定一条 SQL 查询，执行后以表格、折线图或柱状图渲染。点击"配置查询"跳转到数据探索器编辑 SQL，支持回传上下文。

连续查询 — CQ（Continuous Queries）​

定期执行 SQL 并将结果写入目标 Measurement 的自动化任务管理。

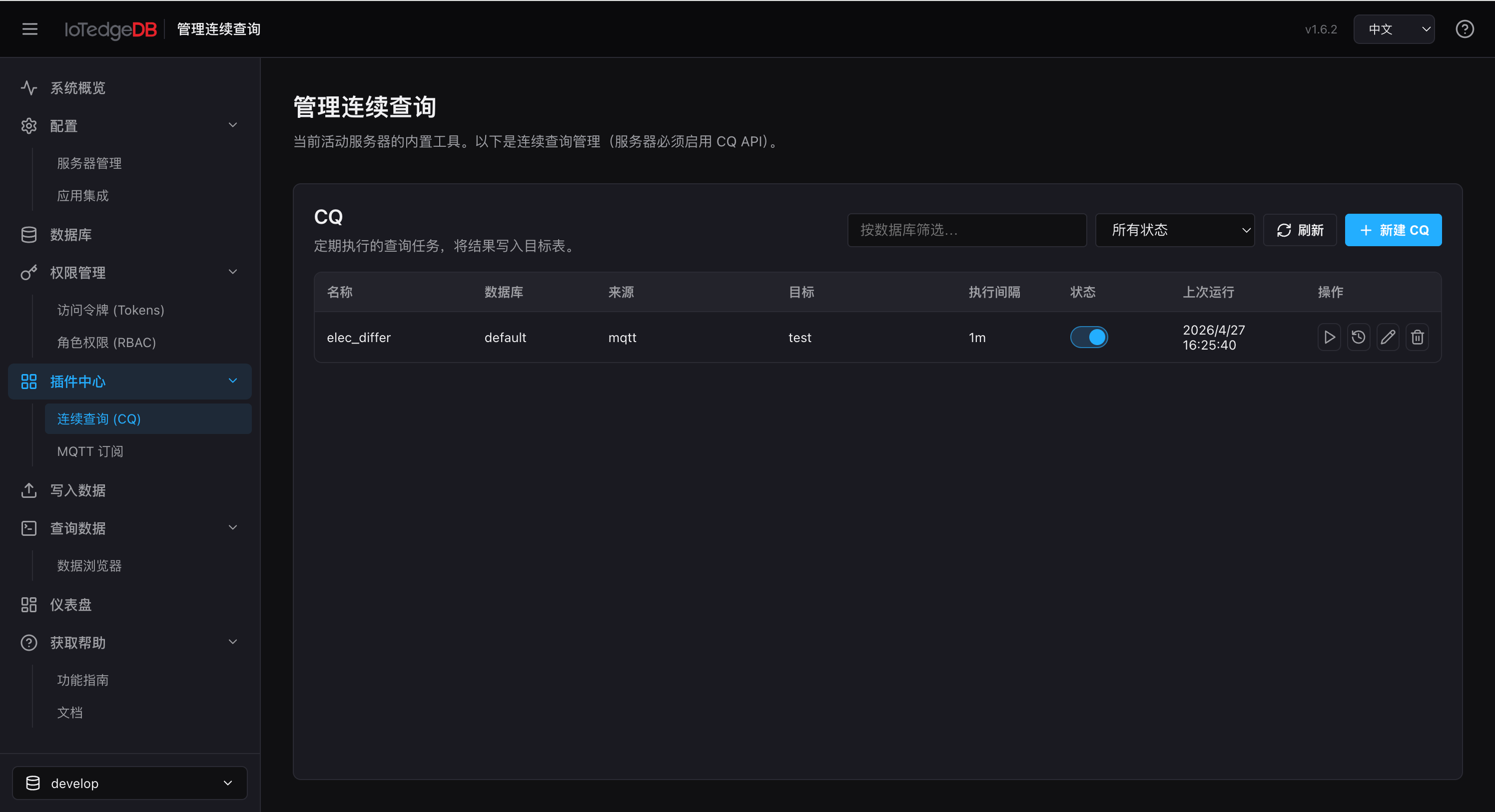

连续查询

功能要点​

  • 创建 CQ：指定名称、数据库、源 Measurement、目标 Measurement、执行间隔（如 1h）、SQL 语句。SQL 中必须包含 {start_time} 和 {end_time} 占位符。平台提供模板自动生成。
  • 启用/禁用：滑动开关实时切换，绿色为启用、灰色为停用
  • 手动执行：点击 Play 按钮立即触发一次执行
  • 执行历史：查看最近 30 次执行记录，包含状态、写入行数、耗时和错误信息
  • 筛选：按数据库名筛选，按启用/禁用状态分类查看
  • 可选参数：保留天数（Retention Days）、删除源数据天数（Delete Source After Days）

典型场景：每小时聚合传感器数据并写入汇总表，实现数据降采样和长期趋势分析。

MQTT 订阅（MQTT Subscriptions）​

管理从 MQTT Broker 实时摄取数据到数据库的订阅任务。

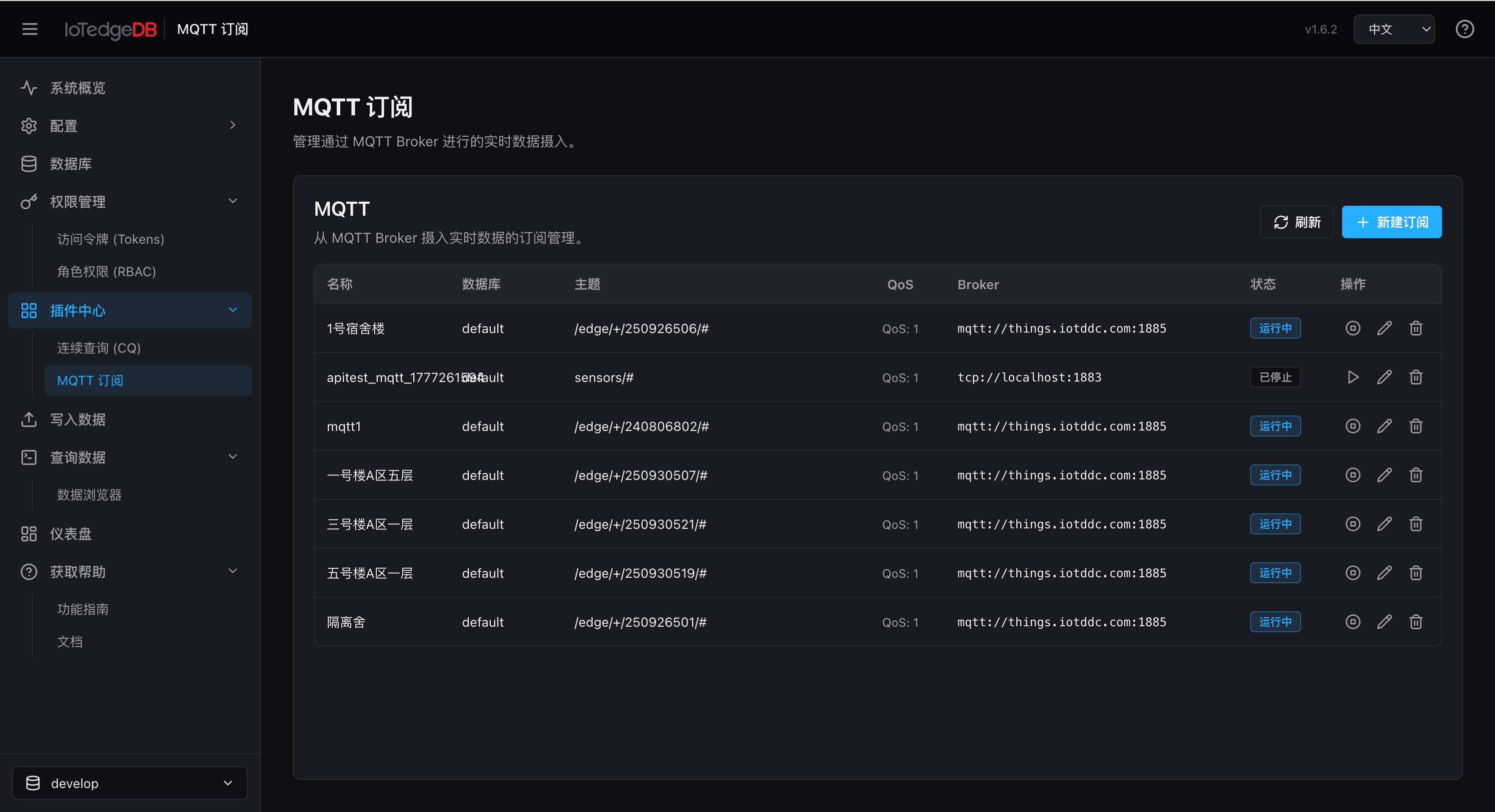

MQTT 订阅

功能要点​

  • 创建订阅：填写名称、Broker URL（如 mqtt://localhost:1883）、Topic Filter（支持逗号分隔多个 Topic 及 + 通配符）、目标数据库、QoS 级别（0/1/2）
  • 启动/停止：Play 和 Stop 按钮控制订阅运行状态，状态标签颜色实时反馈（蓝色运行中、灰色已停止）
  • 编辑/删除：修改订阅参数，删除前需先停止
  • 自动启动：创建时可勾选 Auto Start，保存后立即可用

典型场景：配置 device/+/temperature 通配 Topic，自动将大量边缘设备上报的温度数据实时写入时序库，配合连续查询实现毫秒级降采样。

权限管理 — Token 与 RBAC​

API Token 管理​

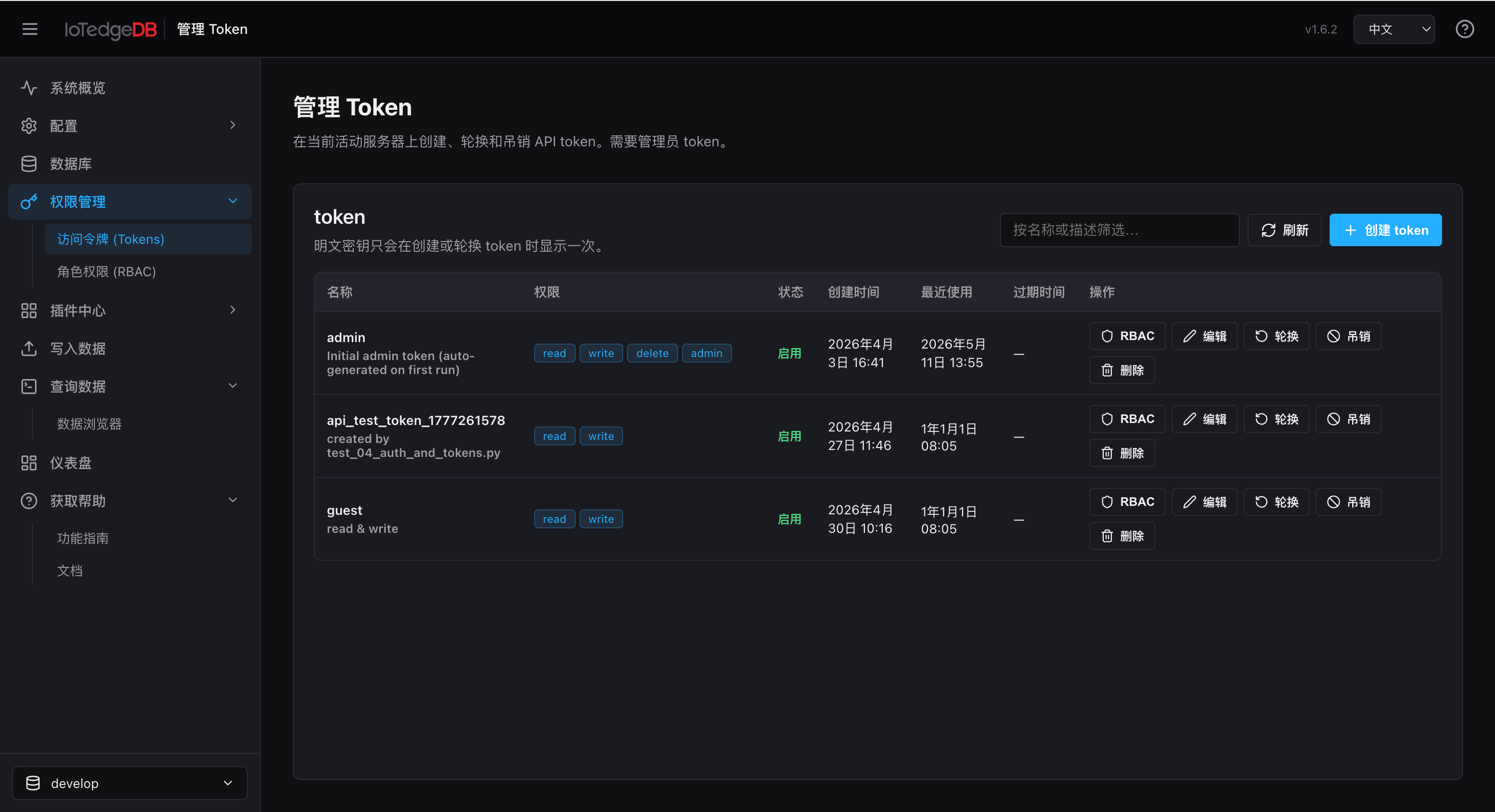

Token 管理

以表格形式进行 Token 全生命周期管理：

  • 创建 Token：填写名称、描述，支持三种权限模式——
    • 默认（Read + Write）：全局读写
    • 自定义：勾选 Read / Write / Delete / Admin 作用域
    • 仅 RBAC：Token 自身无全局权限，完全由团队成员关系决定访问范围
  • 过期时间：永不过期或 24h / 7d / 30d / 90d
  • 轮换（Rotate）：使旧密钥失效并签发新密钥，新值仅显示一次
  • 吊销（Revoke）：禁用但保留审计记录
  • 密钥展示：创建/轮换后弹出一次性展示弹窗，提供"复制到剪贴板"按钮

RBAC 权限体系​

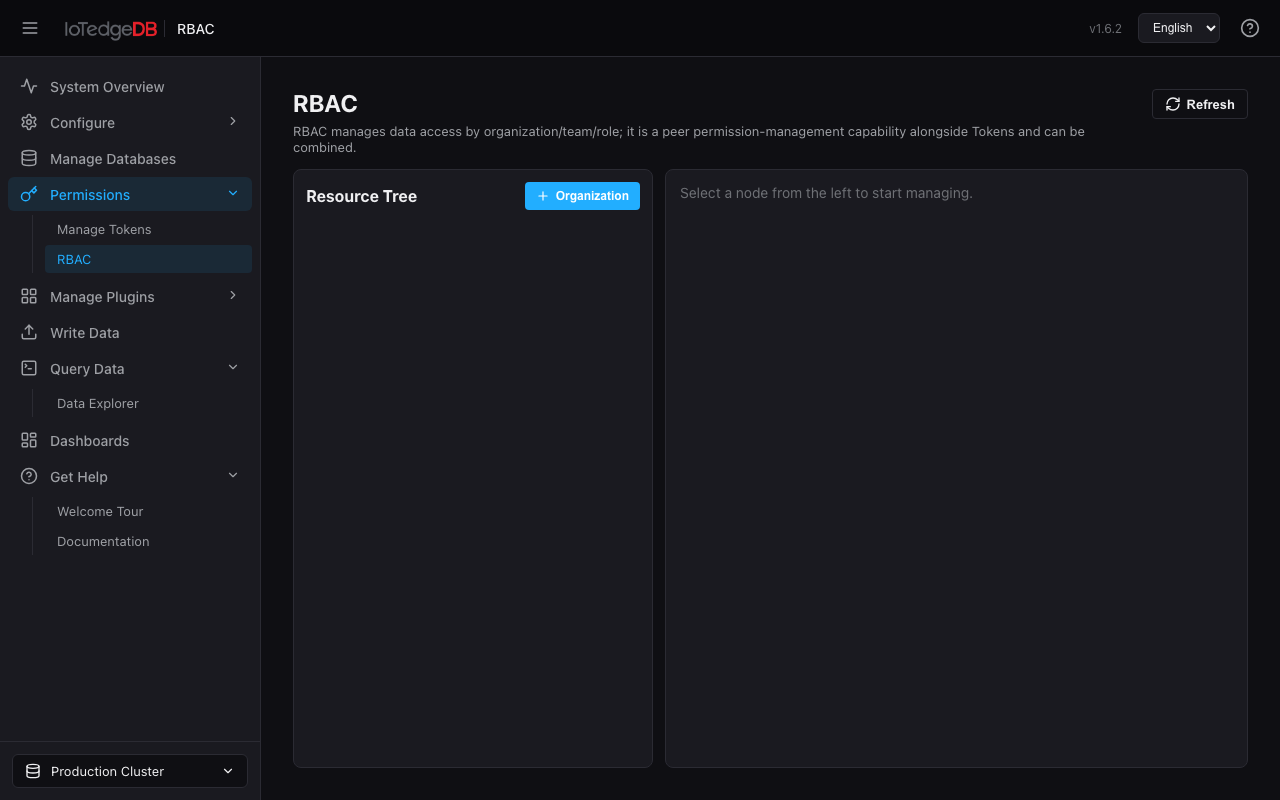

RBAC 管理

三级层级树管理数据访问权限：

组织（Organization）
 └── 团队（Team）
      └── 角色（Role）
           └── 测量权限（Measurement Permission）
  • 组织：顶级隔离单元，可创建多个组织
  • 团队：组织内的协作单元，支持 Token 绑定向导
  • 角色：绑定 database_pattern + 权限集（read/write/delete/admin）
  • 测量权限：更细粒度的 measurement_pattern 级别控制

Token 绑定向导：三步式引导流程——选择 Token → 确认目标团队 → 预览生效权限 → 确认绑定。绑定后该 Token 自动获得对应团队和角色的数据访问权限。

应用集成（Integrations）​

配置 AI 大模型以启用自然语言查询（NL2SQL）能力。

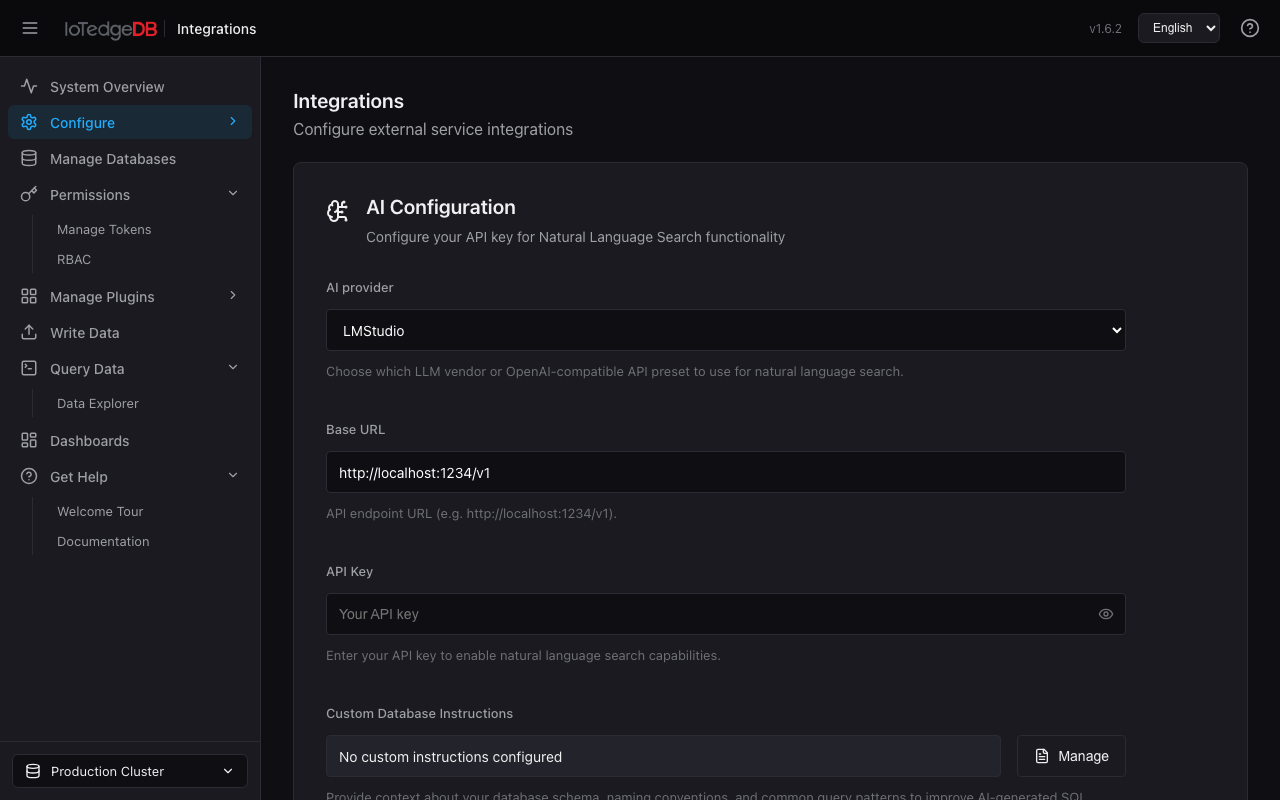

应用集成

配置项​

  • AI 提供商：11 个选项（OpenAI / DeepSeek / 通义千问 / 智谱 GLM / Moonshot / 豆包 / 腾讯混元 / 百度千帆 / 讯飞星火 / LM Studio / 自定义），切换时自动填入默认 API 端点
  • API Key：密码输入框，支持显隐切换
  • Base URL：可覆盖 API 端点地址
  • 自定义指令：引导 AI 生成符合项目需求的 SQL。支持直接编辑、上传 .txt/.md 文件，或使用内置示例模板

配置保存后，在数据探索器的 Natural Language 模式中即可使用。

总结​

IotEdge DB Explorer 的 12 个模块构成了一条从连接 → 建库 → 查询 → 写入 → 可视化 → 自动化 → 权限管控的完整工具链：

阶段模块核心能力
接入Servers多节点连接、Token 认证
建库Databases数据库 CRUD、Measurement 浏览
查询Data ExplorerSQL 编辑 + NL2SQL + 可视化 + 导出
摄入Write Data行协议 / CSV / Parquet + 示例数据
观察System Overview15 类运行时指标 + 时序趋势图
呈现Dashboards拖拽式布局 + 多源查询 + 自动刷新
自动化CQ / MQTT定时降采样 + 实时流摄取
管控Tokens / RBACToken 全生命周期 + 三级权限层级
智能IntegrationsAI 大模型接入，赋能自然语言查询

无论你是运维人员巡检节点状态、数据工程师探索时序模式，还是平台管理员管控访问权限，IotEdge DB Explorer 都提供了对应的专业工具。
